01

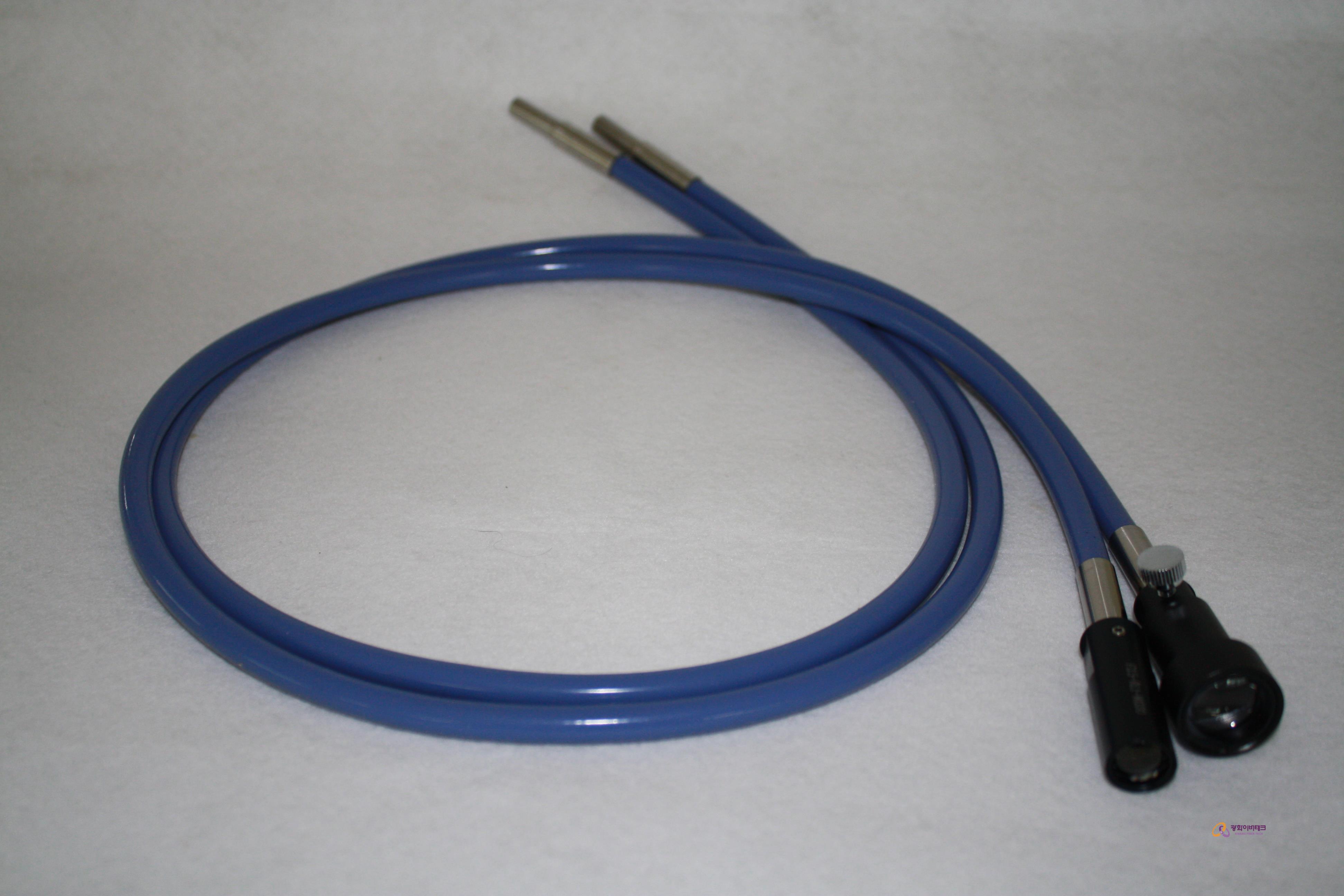

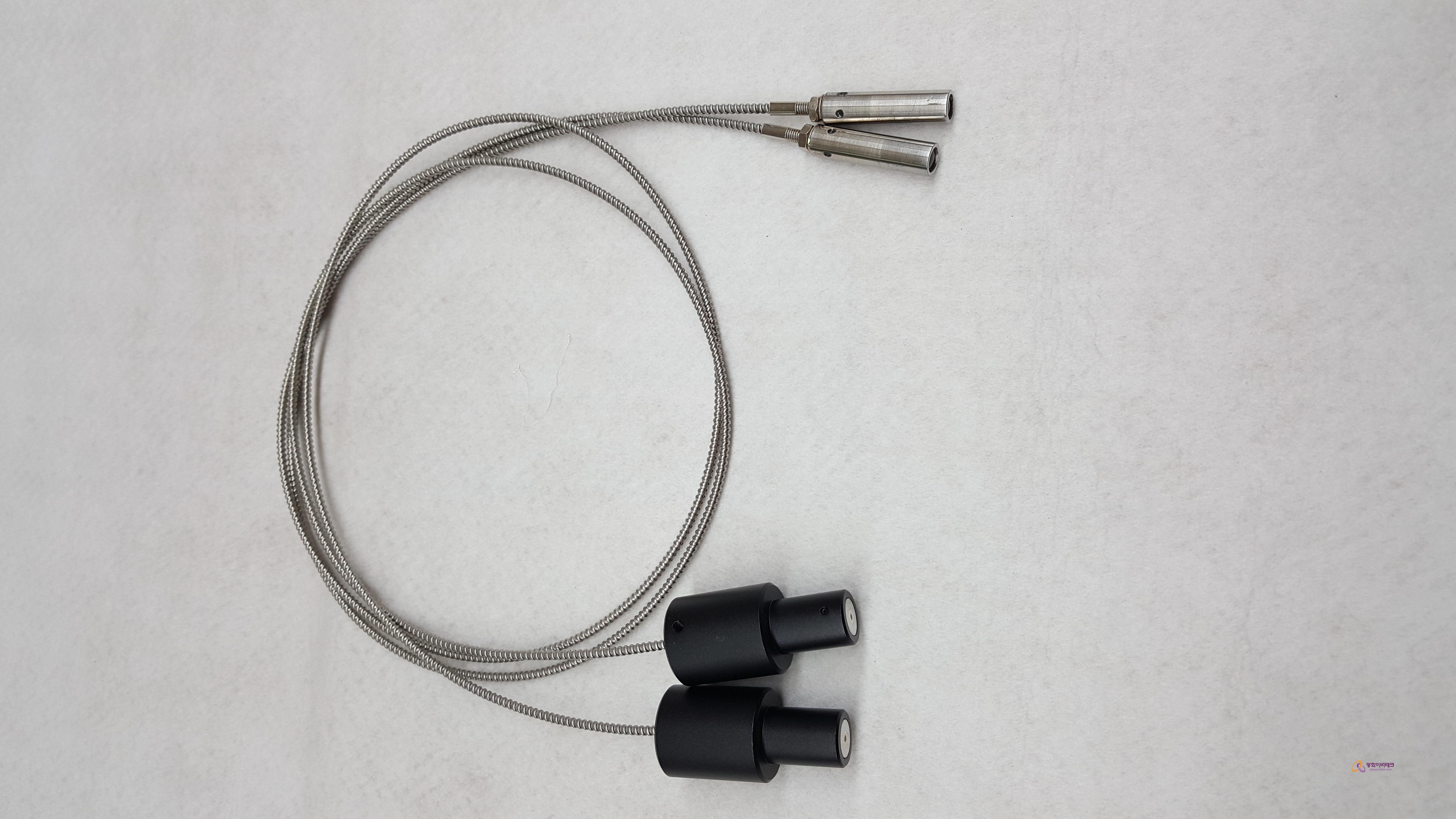

스트레이트형 (Straight)
한 지점으로 집광하는 기본형입니다. 집광 렌즈 장착형이나 엘보우 단말로 구성해 스폿 조사에 사용합니다.
Products
머신비전 조명 5대 제품군
조명 본체부터 빛을 전달하는 광섬유 가이드, 출력을 제어하는 컨트롤러, 검출용 센서까지 자체 제작합니다. 검사 조건에 맞춰 조합을 제안합니다.
PRODUCT FAMILY 01
LED 조명 및 일체형
조사 방식에 따라 링·바·돔·동축·백라이트로 구분됩니다. 대상물의 형상과 결함 방향에 맞춰 선택하며, 카메라 일체형도 제작합니다. 협력사 (주)유니콘옵틱스의 Machine Vision 조명 라인업과 함께 제안합니다.
조사 방식별 라인업
같은 제품이라도 어떤 각도에서 어떤 파장으로 비추는지에 따라 결함의 검출 여부가 달라집니다. 아래 조사 방식을 조합해 하나의 검사 스테이션에 여러 조명을 배치하는 구성도 가능합니다.
- 링 조명 (Ring) 카메라 렌즈 둘레에서 균일하게 조사. 평면 외관·인쇄·원통 부품 검사에 적합합니다. Direct Ring · Shadowless Diffused Ring 방식이 있습니다.
- 바 조명 (Bar) 직선 조사로 넓은 면이나 긴 형상을 커버. 라인스캔 검사와 병행 구성에 사용됩니다.
- 돔 조명 (Dome) 확산광으로 반사가 강한 금속·광택면의 무광 검사에 적합합니다. Flat Dome(UBPE 시리즈)은 최대 FOV 350×250mm까지 대응합니다.
- 동축 조명 (Coaxial) 렌즈 축과 같은 방향에서 조사. 평면의 미세 스크래치·마킹 판독에 유리합니다. Coaxial Box 형태로 공급합니다.
- 백라이트 (Backlight) 대상물 뒤에서 조사해 윤곽을 실루엣으로 추출. 치수·존재 유무 판별에 적합합니다.
- 스폿·라인 조명 Spot LED는 좁은 지점 집광, Line Scan은 폭 방향 균일 조사로 이송 검사에 조합합니다.
- 일체형 조명 카메라와 조명을 일체로 구성해 설치 공간을 줄인 형태입니다.
파장 선택
백색·적색·청색·녹색·적외선·자외선 중 대상물 대비를 고려해 선택합니다.
사이즈 대응
외경·조사 영역·작업거리를 지정하면 그에 맞춰 제작합니다.
균일도 보정
면 전체 광량 편차를 측정해 필요 시 확산판·배열을 조정합니다.
방열 설계
연속 가동 시 광량 저하와 수명을 고려한 방열 구조를 적용합니다.
PRODUCT FAMILY 02
광원 장치
고휘도가 필요한 검사나 장시간 연속 가동이 필요한 공정에 사용하는 광원장치입니다. 광섬유 가이드와 조합해 빛을 원하는 위치로 보냅니다.
LIGHT SOURCE
할로겐 광원장치
넓은 파장 대역의 연속광을 안정적으로 공급합니다. 광량 조절과 셔터 제어를 지원합니다.
- 할로겐 광원장치 가시광~근적외선의 연속 스펙트럼. 표면 검사와 현미경 조명에 폭넓게 적용됩니다.
- LED 광원장치 수명이 길고 점등 지연이 짧아 스트로브 동기 검사에 유리합니다.
- 특수 광원 자외선·적외선 등 특수 파장이 필요한 공정에 맞춰 구성합니다.
주요 특징
- 광량 조절 및 외부 트리거 입력 지원
- 램프 교체가 용이한 구조
- 과열 방지를 위한 팬·방열 설계
- 광섬유 가이드 커넥터 규격 선택 가능
PRODUCT FAMILY 03
광섬유 가이드
광원장치의 빛을 검사 지점까지 손실을 줄여 전달하는 부품입니다. 설치 공간이 협소하거나 광원을 원격에 두어야 할 때 필수적입니다.
형상과 길이를 지정해 제작
광섬유 다발의 굵기와 분기 수, 단말 형상을 지정하면 그에 맞춰 제작합니다. 링형 단말은 렌즈 둘레 조사에, 라인형 단말은 균일한 선 조사에 사용합니다.
선택 사항
- 섬유 재질: 석영 / 유리 / 플라스틱
- 케이블 길이 및 피복 재질
- 단말 커넥터 규격 및 고정 브래킷
- 사용 환경 온도에 따른 피복 선택
Type Gallery
형상별 라인업
협력사 광화이버테크의 라이트가이드 분류를 기준으로 6가지 형상을 정리했습니다. 형상·길이·분기 수·단말 규격은 모두 주문 사양에 맞춰 제작합니다.
02

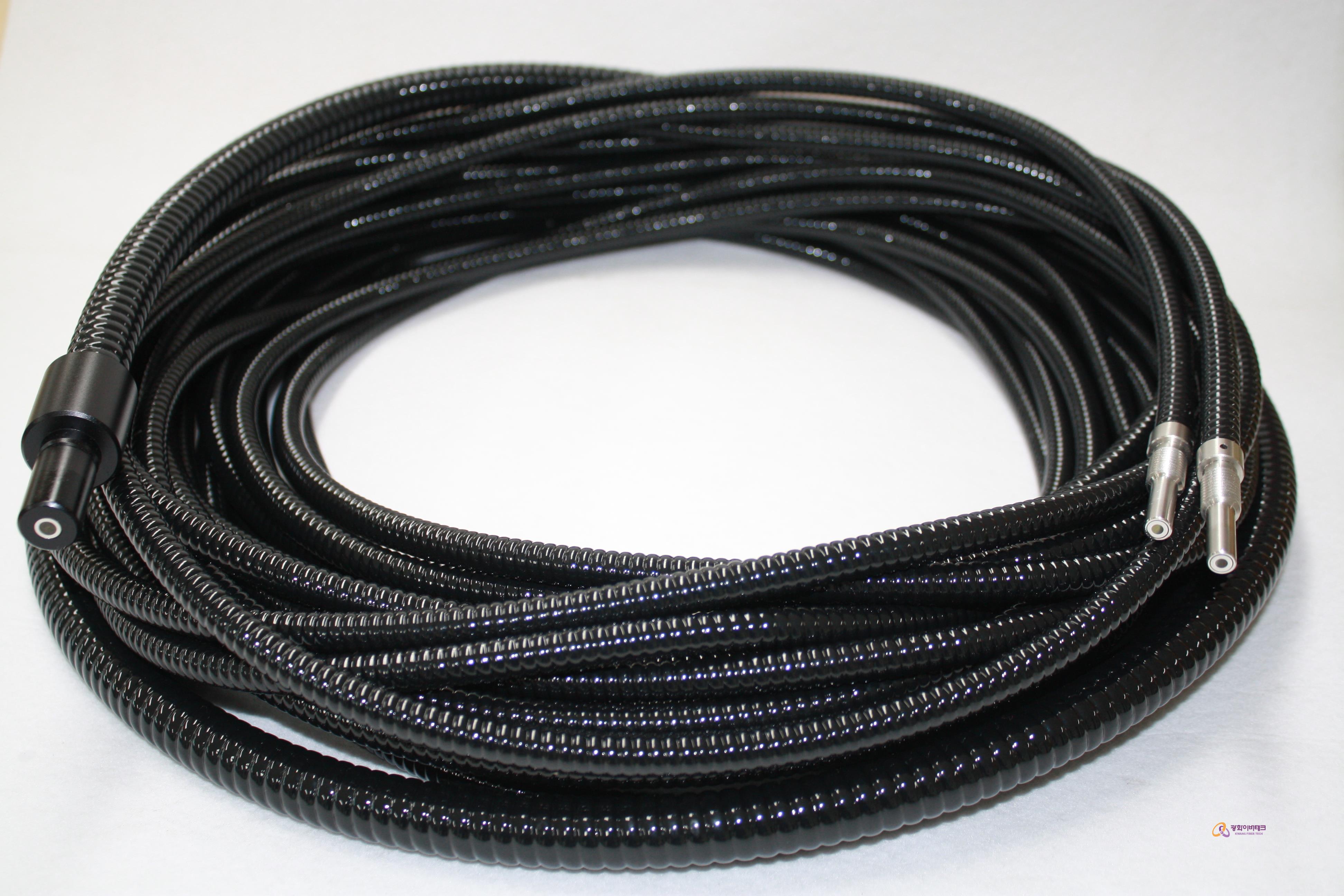

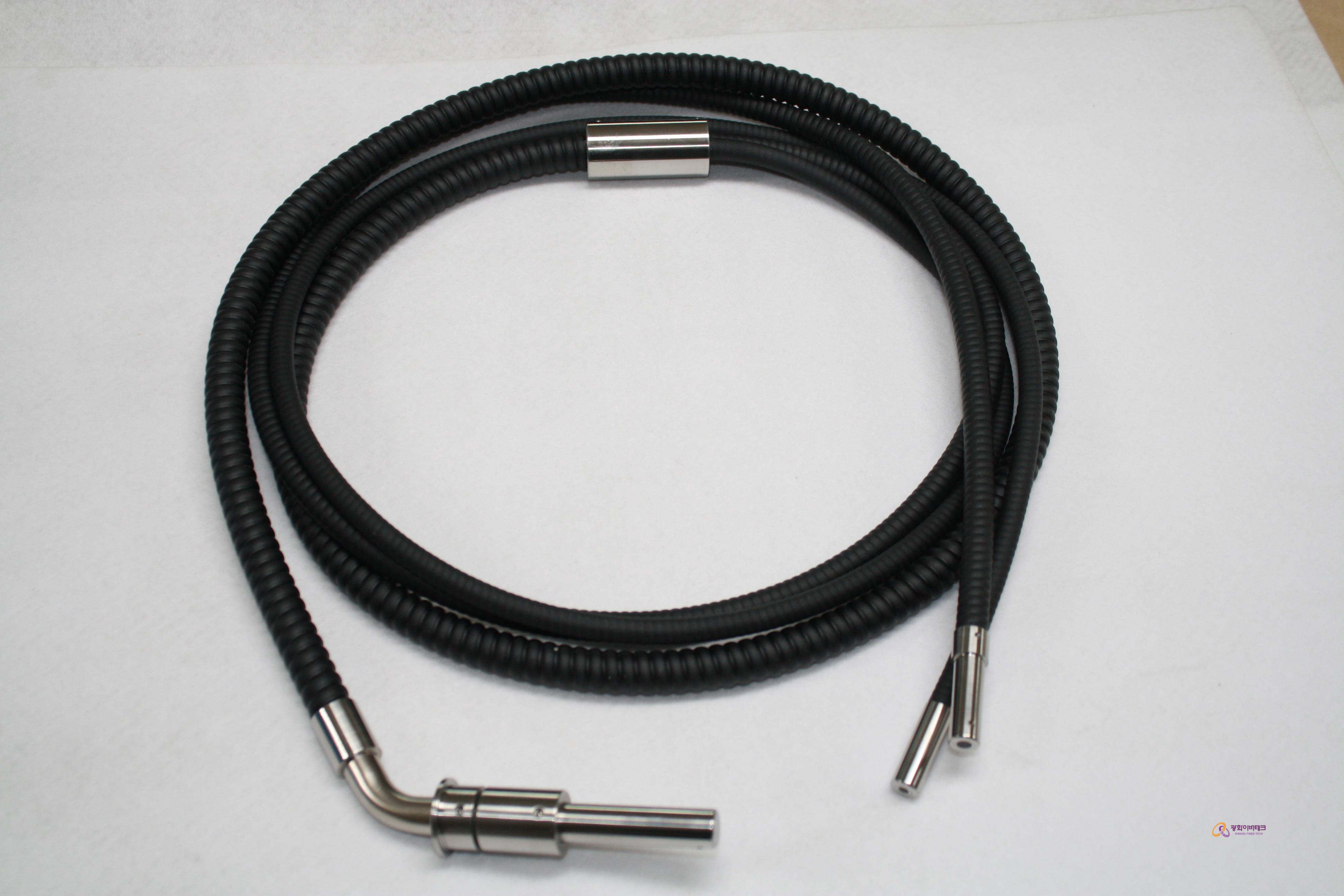

브렌치형 (Branched)
하나의 광원을 2~8 갈래로 나눠 여러 위치를 동시에 조사합니다. 2분기·분할 조명 구성에 사용합니다.
03

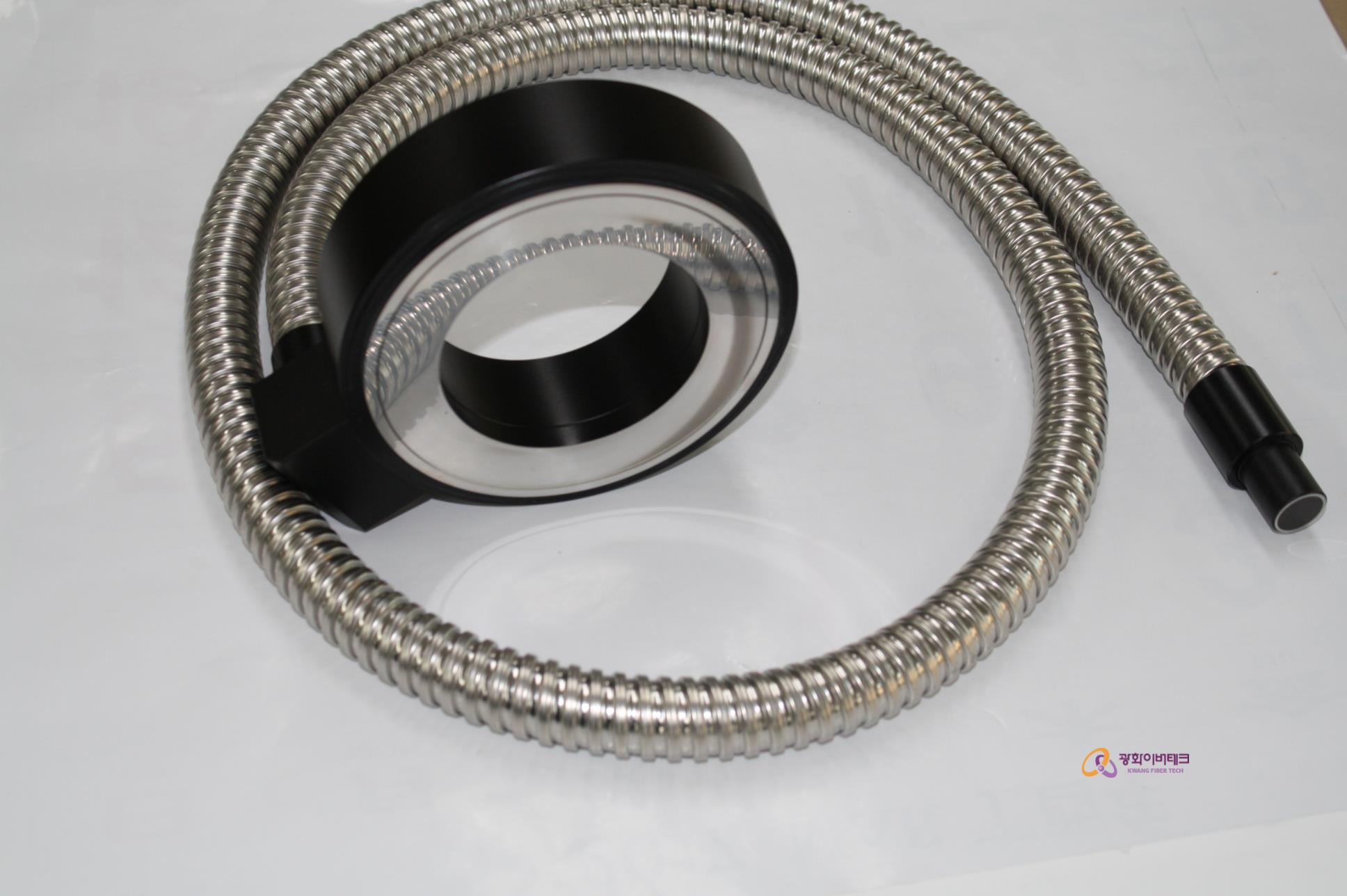

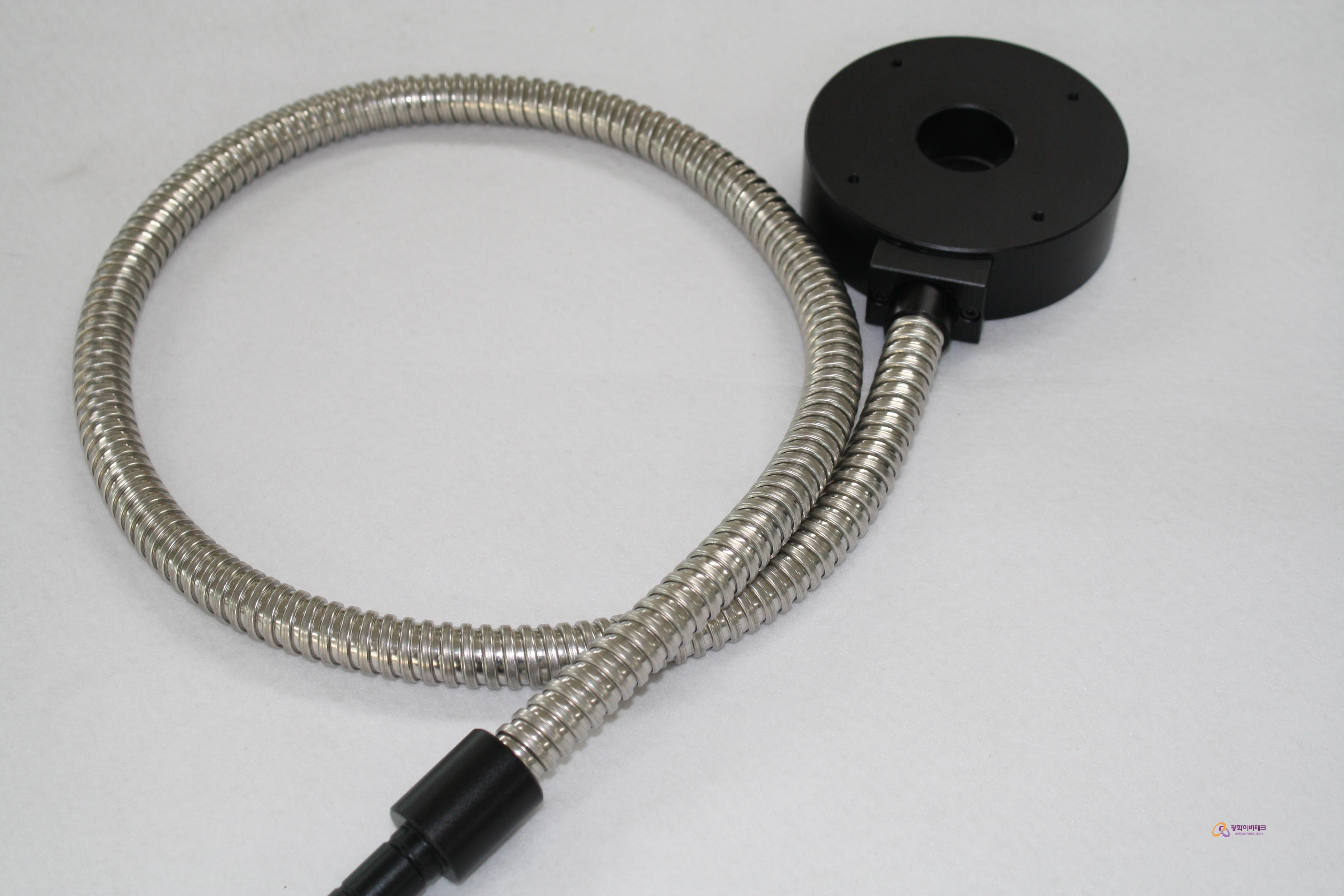

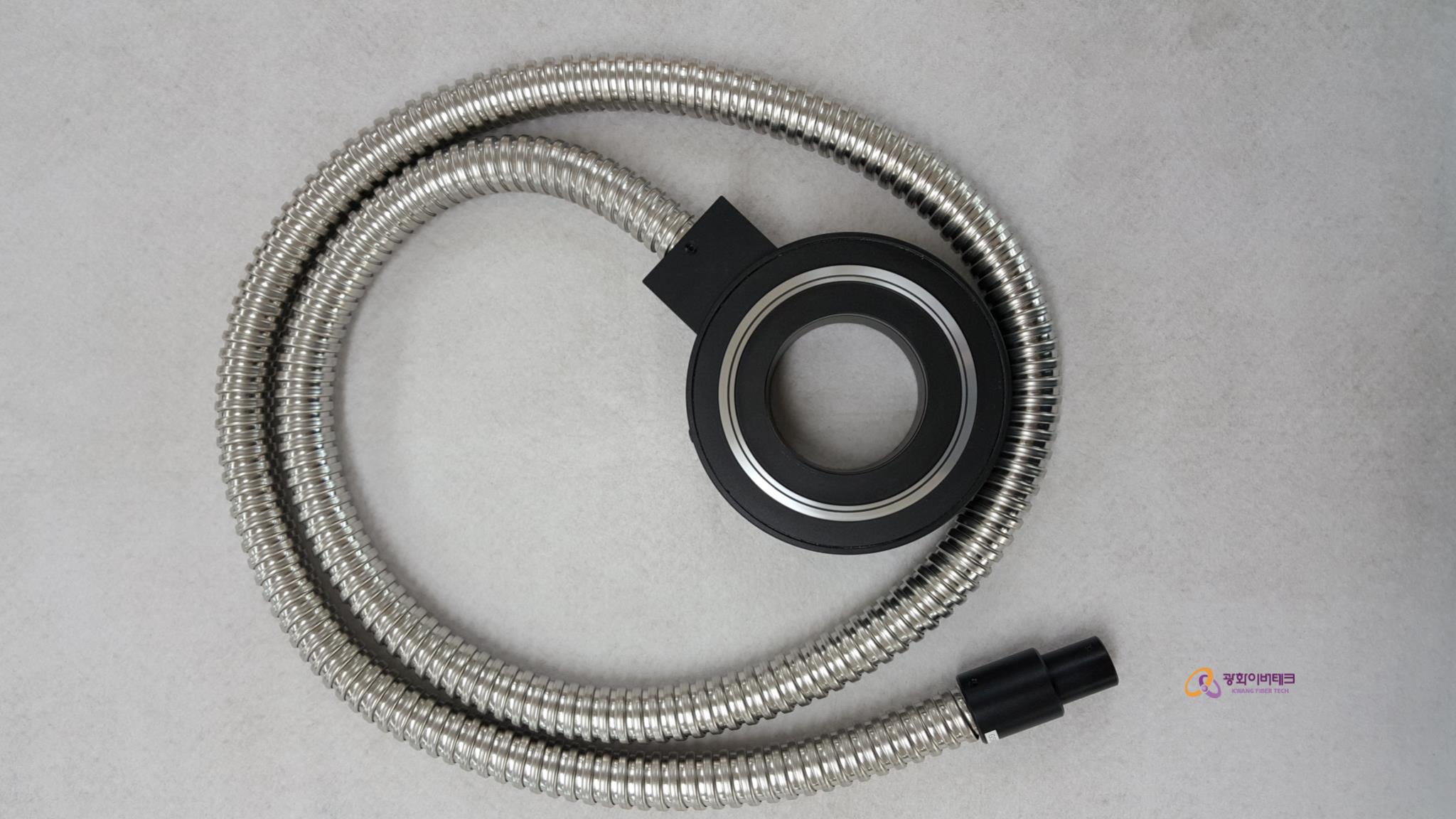

링형 (Ring)
렌즈 축 둘레에서 균일하게 조사합니다. 현미경·검사 스테이지처럼 좁은 작업 거리에서 그림자를 줄입니다.
04

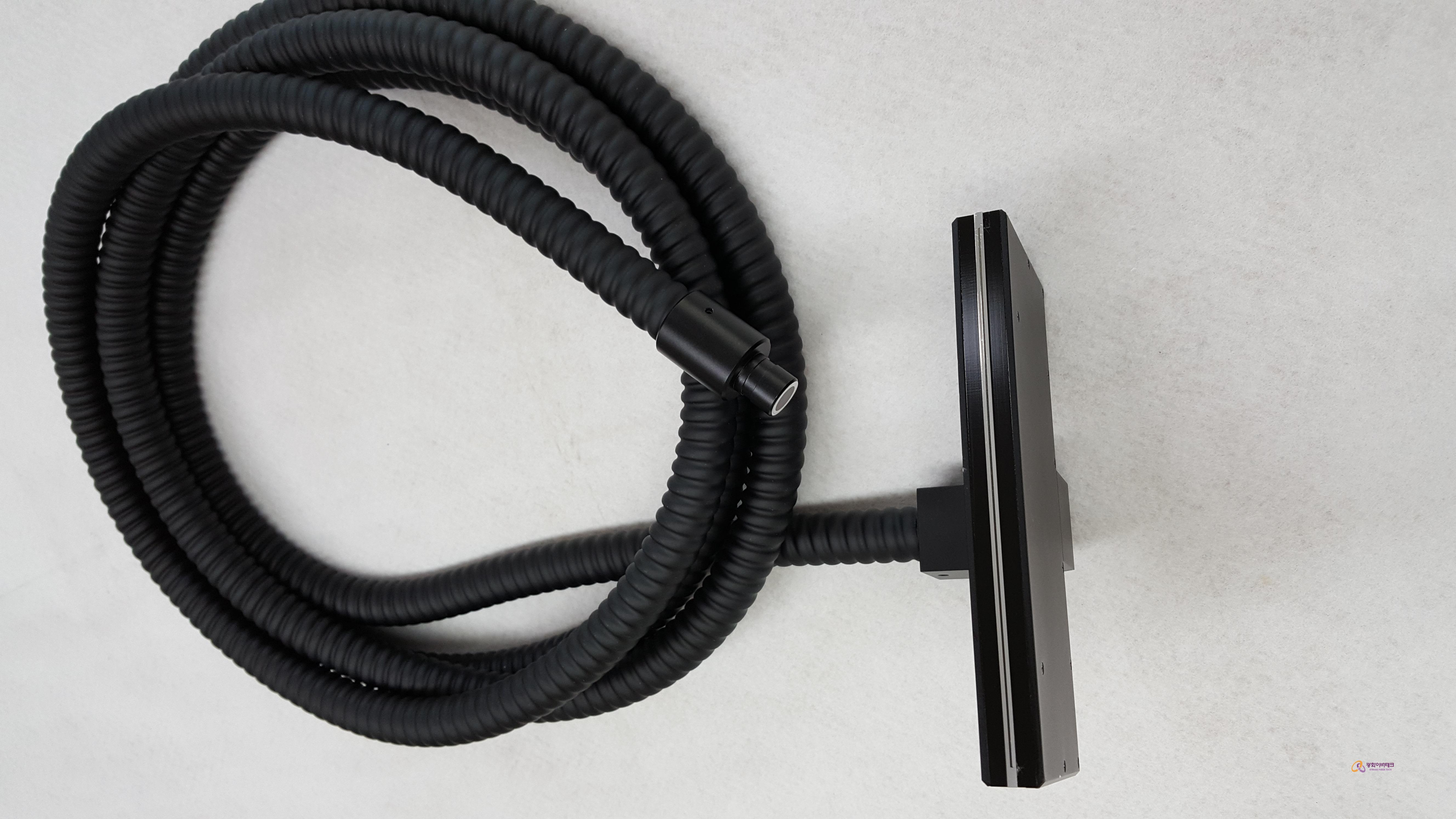

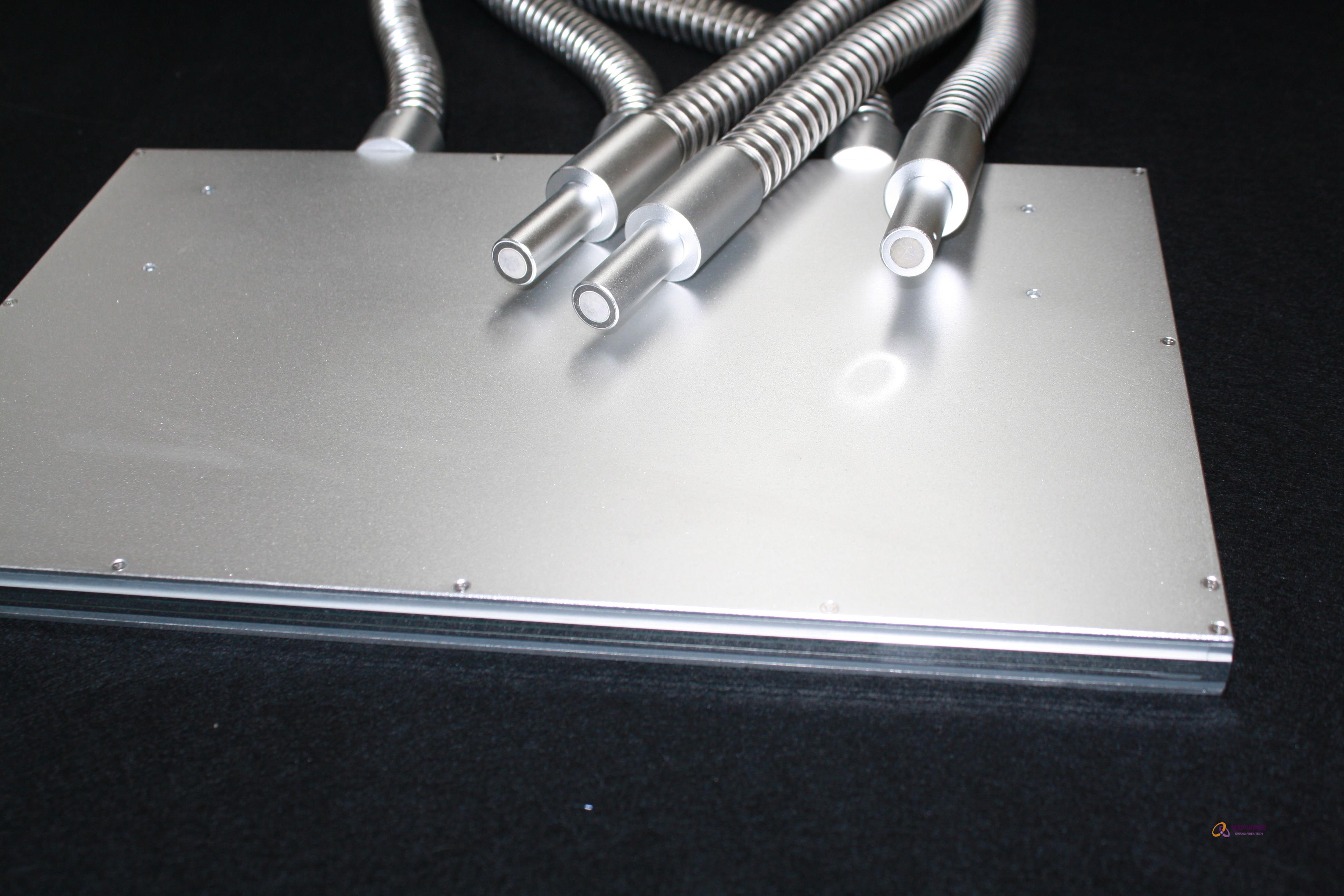

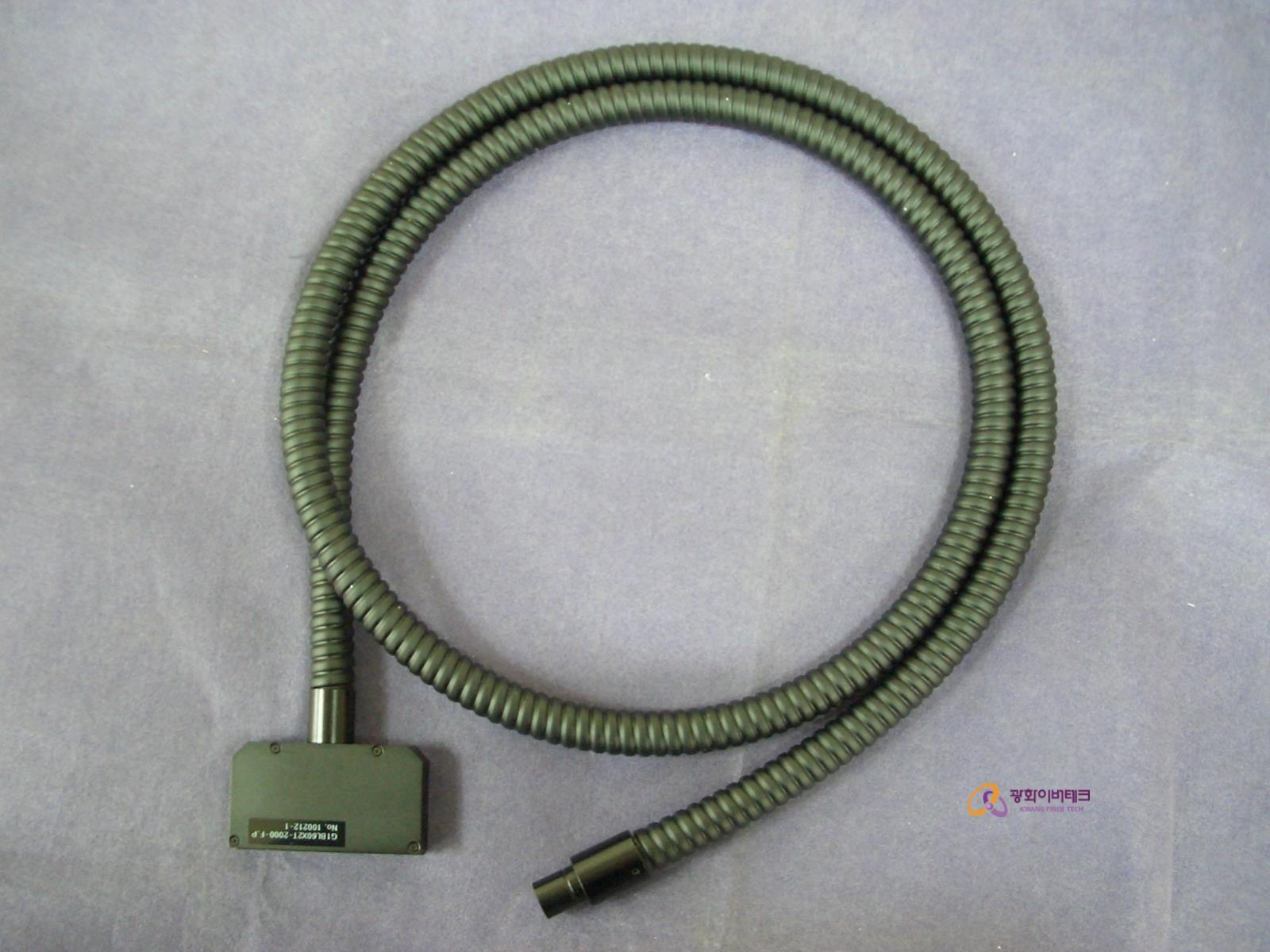

라인형 (Line)
선 형태의 균일 조사에 사용합니다. 라인스캔 카메라 검사나 넓은 폭의 면 조사와 조합합니다.
05

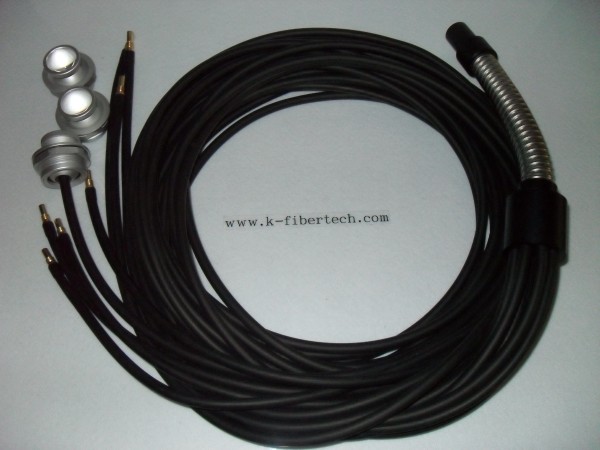

디스플레이(하네스)형
다채널 광섬유를 한 묶음으로 정리한 형태입니다. 디스플레이·반도체 설비처럼 많은 채널을 한 번에 배선할 때 사용합니다.
06

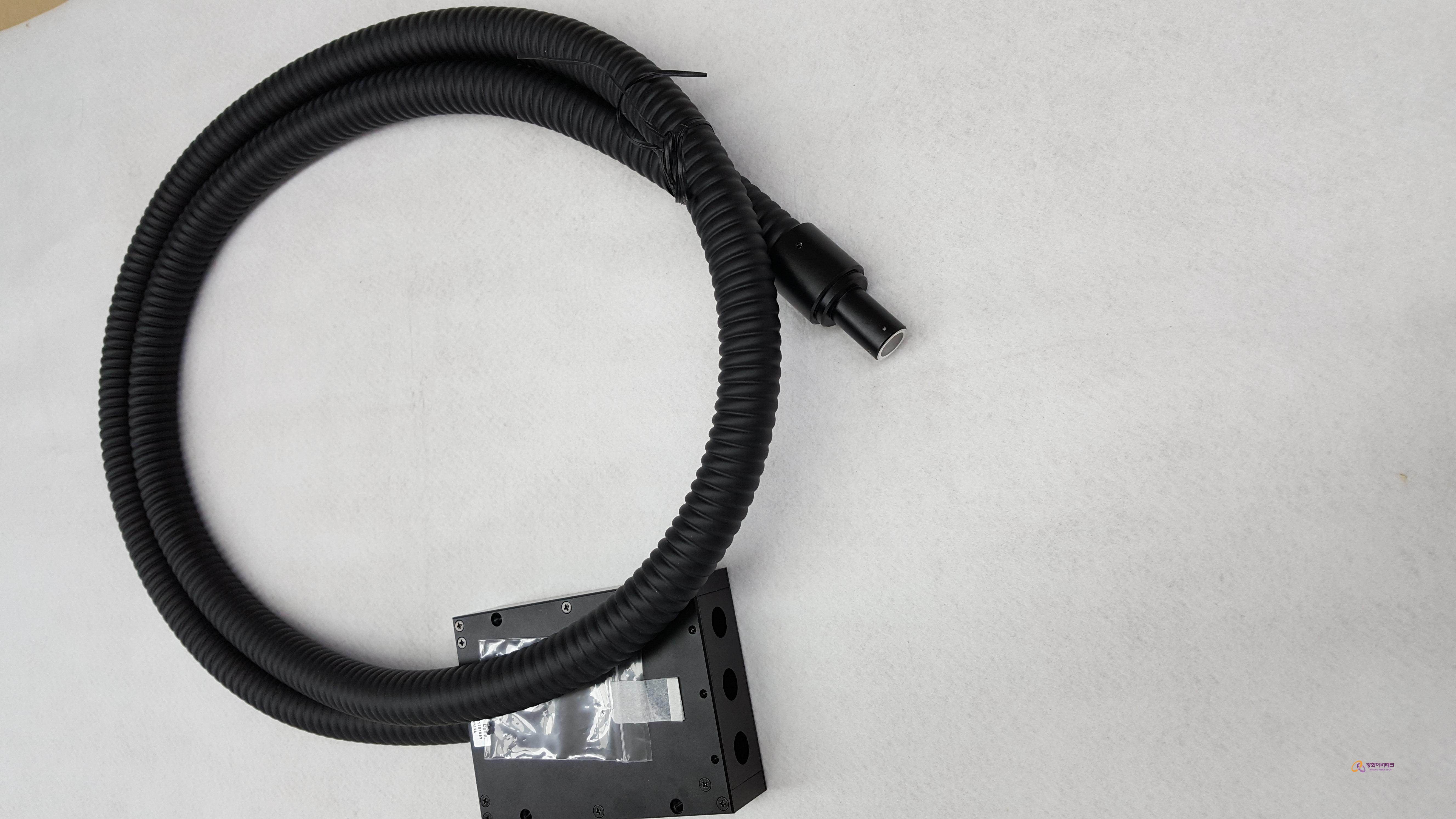

특수형 · 주문제작
표준 형상으로 대응이 어려운 설비에는 단말 각도·길이·고정 방식을 지정해 별도 제작합니다.
PRODUCT FAMILY 04
LED 컨트롤러
조명의 밝기와 점등 타이밍을 제어하는 장치입니다. 카메라 노출과 동기화하면 고속 이송 환경에서도 흔들림 없는 영상을 얻을 수 있습니다. 협력사 (주)유니콘옵틱스의 Controller 라인업을 함께 공급합니다.
- UOC 시리즈 SPOT LED 정전류 컨트롤러. CH별 Head 온도·UV LED Vf 감지, RS232 / DIO / ETHERNET 제어를 지원합니다.
- UEC 시리즈 다채널 조명 제어용 컨트롤러. 조명별 개별 채널 제어로 순차 점등·복합 조사에 대응합니다.
- ULS 시리즈 구리 히트싱크를 적용한 LED Light Source. 온도·Vf 감지와 통신 제어를 지원합니다.
- UOP 시리즈 조명 전원·제어 일체형 유닛. Power 내장형으로 별도 전원 구성 없이 결선할 수 있습니다.
CONTROLLER
정전류 제어 · 채널별 감지
조명 밝기를 전류값으로 정밀 제어하고, 채널별 온도와 Vf를 실시간으로 감시합니다. RS232·DIO·ETHERNET 제어와 전류값 Return을 지원하며, 통신용 Test Program을 제공합니다.
PRODUCT FAMILY 05
센서
포토센서부터 스마트 비전 센서, 라인카메라 패턴 센서까지 측정·검사·식별 공정에 맞는 센서 솔루션을 공급합니다. 협력사 (주)지비젼의 제품군을 함께 제안합니다.
시리즈별 라인업
단순 유무 검출은 포토센서로, 판단이 필요한 검사는 스마트 비전 센서로 구성합니다. 측정·검사·식별 공정의 요구 조건에 맞춰 시리즈를 선택합니다.
- Z1 시리즈 마이크로(Z1A)·초소형(Z1C)·소형(Z1E) 포토센서. IP67 보호 구조와 투과형·미러 반사형·확산 반사형·거리 설정 반사형 사양을 갖춥니다.
- Z7 시리즈 스마트 비전 카메라(Z7A)·임베디드 컨트롤러(Z7C)·1차원 패턴 센서(Z7E). 외부 PC 없이 부품 검사와 판정이 가능합니다.
- ZORP 시리즈 알루미늄 박의 핀홀 검지 전용. 50µm 이상 관통 핀홀을 550m/min 이하 속도로 검출합니다.
- 특수 센서 라인카메라 패턴 센서·라인카메라 어레이 검출기·센서 데이터 로깅 시스템·LCD 전용·SOC 전용·에어리어 광전센서.
적용 분야
- 3C·이차전지 부품의 존재·위치 판별
- 알루미늄 박·필름의 핀홀 및 패턴 검사
- 스마트 팩토리 설비의 인라인 검사
Series Data
모델별 주요 사양
협력사 (주)지비젼이 공개한 시리즈별 사양을 기준으로 정리했습니다. 검출 거리·응답 시간·설치 방식은 대상물과 라인 속도에 따라 다시 선정합니다.
| 시리즈 | 모델 | 분류 | 주요 사양 | 적합한 용도 |
|---|---|---|---|---|
| Z1 Series | Z1A | 마이크로 포토센서 | 투수광 거리 6mm · 동작 표시등 탑재 · K / T / L / Y / F / R 타입 | 협소 공간의 근접 유무 검출 |
| Z1 Series | Z1C | 초소형 포토센서 | 응답 시간 0.5ms · 두께 3.4mm(투과형) · 1m 장거리 검출 · IP67 | 얇은 설치 공간, 고속 이송 검출 |
| Z1 Series | Z1E | 소형 포토센서 | 응답 시간 1ms 이하 · IP67 · 투과형 / 미러 반사형 / 확산 반사형 / 거리 설정 반사형 | 일반 라인 유무 검출, 거리 판별 |
| Z7 Series | Z7A | 스마트 비전 카메라 | 해상도 1.58MP(1456 × 1088) · 글로벌 셔터 · 셔터 스피드 1/25 ~ 1/10,000 | 형상·외관 검사, 이동 물체 촬영 |
| Z7 Series | Z7C | 스마트 비전 컨트롤러 | 임베디드 하드웨어 탑재 · 외부 PC 불필요 · 검사 중 프리뷰로 실시간 설정 변경 · 사전/사후 학습 결과 DB 저장 | 다품종 부품 검사, 판정 이력 관리 |
| Z7 Series | Z7E | 1차원 패턴 검지 센서 | 임베디드 카메라 센서 · 검출 시간 300µs · 응답 시간 F 1.5ms / M 3ms / S 6ms | 고속 이송물의 패턴·라벨 검지 |
| ZORP Series | ZORP | 핀홀 검지 센서 | 50µm 이상 관통 핀홀 검지 · 검사 속도 550m/min 이하 | 알루미늄 박·이차전지 소재 핀홀 검사 |
특수 센서 및 전용 장치
- 라인카메라 패턴 센서 라인카메라로 연속 이송물의 패턴을 검지하는 전용 검사 장치입니다.
- 라인카메라 어레이 검출기 다채널 라인카메라를 배열해 넓은 폭을 한 번에 검사합니다.
- 센서 데이터 로깅 센서 출력과 판정 결과를 수집·기록해 설비 이력으로 남깁니다.
- LCD 전용 센서 디스플레이 패널 공정의 얼라인·존재 검출에 맞춰 구성합니다.
- SOC 전용 센서 반도체·SOC 패키지 공정의 검출 조건에 특화된 사양입니다.
- 에어리어 광전센서 넓은 면적의 투과·차광을 한 번에 감지하는 광전센서입니다.

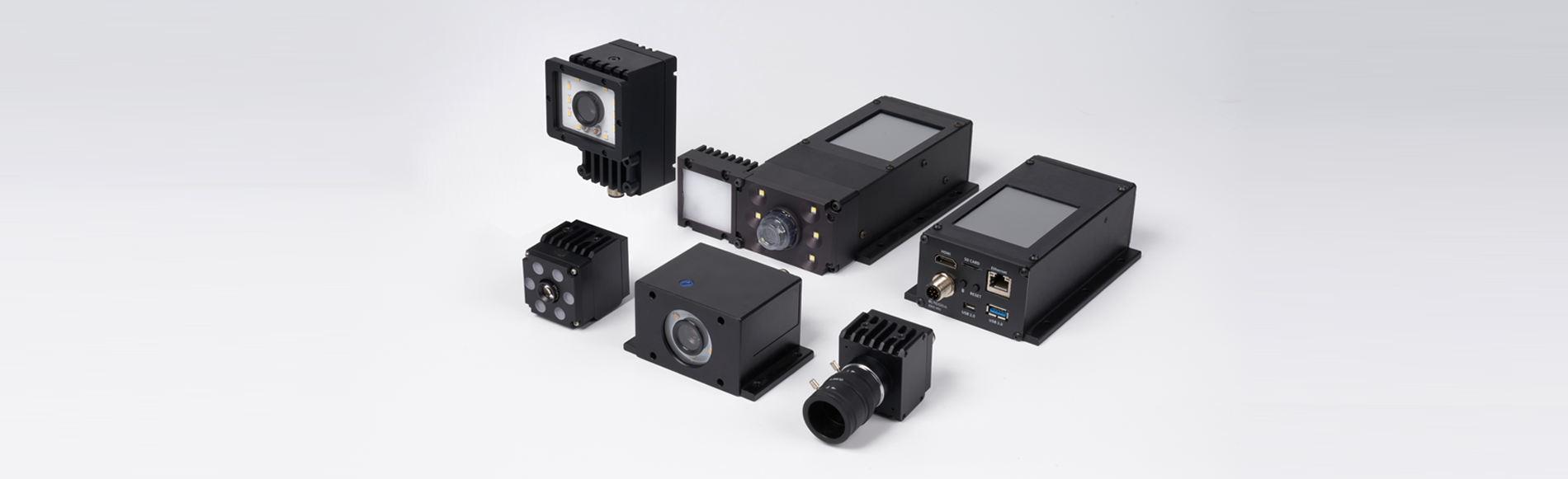

Z7 SERIES
판단까지 하는 센서
Z7 시리즈는 카메라가 촬영한 영상을 임베디드 환경에서 직접 판정합니다. 외부 PC와 검사 프로그램 설치 없이 양부 판정과 불량 유형 분류까지 처리합니다.
Specification
제품군 사양 비교
아래 항목은 대표적인 구성 기준입니다. 실제 사양은 대상물과 검사 조건에 따라 설계됩니다.
| 구분 | LED 조명 | 광원 장치 | 광섬유 가이드 | LED 컨트롤러 | 센서 |
|---|---|---|---|---|---|
| 주요 역할 | 대상물 직접 조사 | 광량 공급 | 빛 전달 | 밝기·점등 제어 | 물체 검출 |
| 대표 파장 | 백색·R/G/B·IR·UV | 가시광~근적외선 | 사용 광원에 따름 | — | 적색·적외선 |
| 설치 위치 | 카메라 주변·측면 | 제어반·별도 하우징 | 광원↔검사 지점 | 제어반 내부 | 검출 지점 |
| 주요 용도 | 외관·치수·마킹 검사 | 고휘도·장거리 조사 | 협소 공간 조사 | 고속 동기 검사 | 존재·위치 판별 |
| 제작 형태 | 표준 + 커스텀 | 표준 | 전량 지정 제작 | 표준 | 표준 조합 |
※ 파장, 조도, 조사 영역, 케이블 길이 등은 상담 후 확정됩니다.
Selection Guide
어떤 조명을 선택해야 할까요
검사 목적별로 일반적으로 검토하는 조사 방식을 정리했습니다. 실제 적용 시에는 샘플 촬영으로 확인하는 것이 정확합니다.
표면 스크래치
저각 링 조명이나 바 조명으로 비스듬히 조사하면 미세 요철이 그림자로 드러납니다.
광택면·금속 결함
돔 조명으로 확산 조사해 정반사 성분을 억제하면 표면 결함 대비를 확보할 수 있습니다.
인쇄·마킹 판독
동축 조명으로 렌즈 축과 동일하게 조사하면 문자와 배경의 명암차가 커집니다.
치수·외곽 검사
백라이트로 윤곽을 실루엣화하면 에지 검출이 안정적입니다.
투명체·필름
편광이나 특정 파장을 조합하면 투명 소재 내부의 이물과 얼룩을 검출할 수 있습니다.
협소 공간 조사
광원장치를 외부에 두고 광섬유 가이드로 빛을 전달하면 좁은 지점도 조사할 수 있습니다.
